Draw-Matrix Zur Übersicht

Zeichnungsverwaltung im Frappe-Ecosystem

Zeichnungen prüfen
statt PDFs per E-Mail.

Zeichnung hochladen, Artikel und Prüfabteilung zuordnen, per Checkliste freigeben lassen — mit Prüfprotokoll und Freigabe-Historie statt loser Dateien im Postfach.

Übersicht öffnen Funktionen ansehen

Für Konstruktion, Werkzeugbau und Qualitätssicherung in einem Ablauf

Draw-Matrix Übersicht: Freigabe-Workflow von Konstruktion über Produktion bis Qualitätssicherung
Zeichnungen hochladen
PDF, Artikel und Prüfabteilung in einem Formular
Prüfprotokoll
Checkliste neben der Zeichnung, Punkt für Punkt beantwortet
Freigabe-Workflow
Mehrstufig über Produktion, Projektleitung und QS
Zeichnungs-Übersicht
Status aller Zeichnungen mit Vorschau auf einen Blick

So sieht's aus

Vom Hochladen bis zur Freigabe

Jede Zeichnung durchläuft denselben Ablauf: hochladen, prüfen, freigeben oder mit Bemerkung zurückweisen — nachvollziehbar dokumentiert statt in E-Mail-Verläufen verstreut.

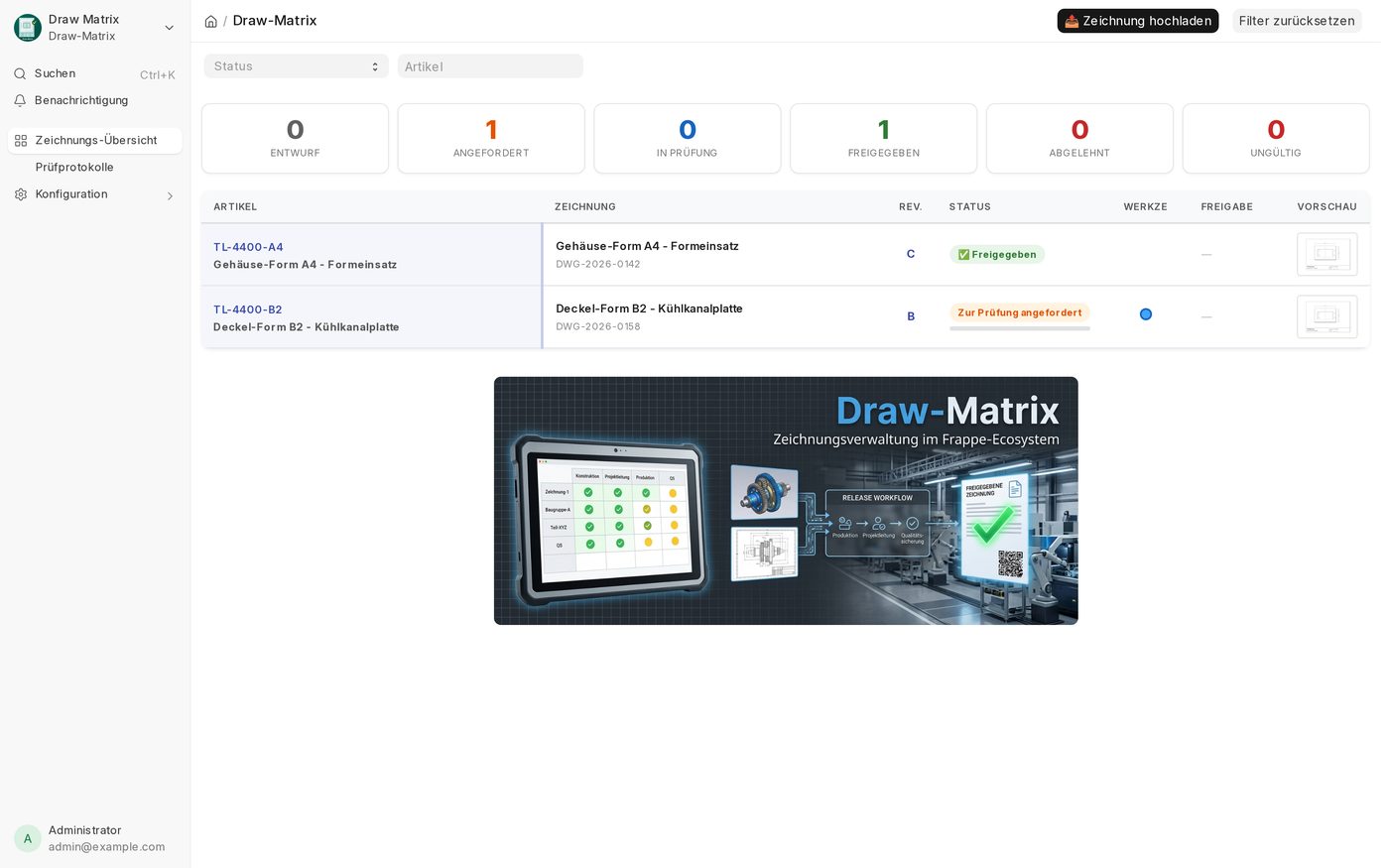

Zeichnungs-Übersicht mit Status und Vorschau

Alle Zeichnungen mit Artikel, Revision, Status und Miniaturvorschau auf einen Blick — gefiltert nach Status oder Artikel, mit direktem Zugriff auf Werkzeug- und Freigabe-Historie.

Zeichnungs-Übersicht mit Status, Revision und Vorschau

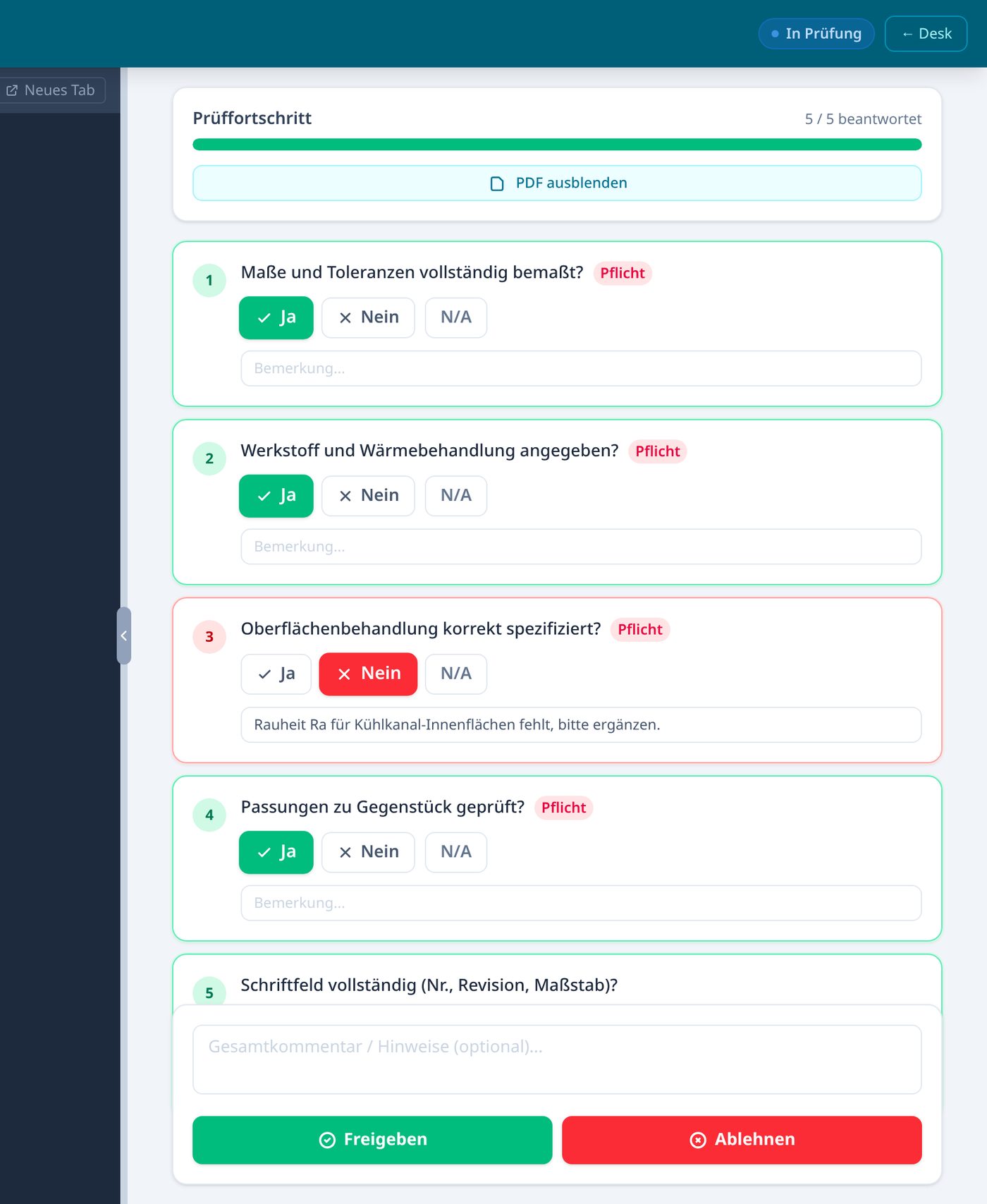

Prüfprotokoll neben der Zeichnung

Jede Checkliste-Frage einzeln mit Ja/Nein/N.A. beantworten, bei "Nein" direkt eine Bemerkung hinterlegen — am Ende steht Freigeben oder Ablehnen mit einem Klick bereit.

Prüfprotokoll mit beantworteter Checkliste und Freigeben/Ablehnen-Buttons

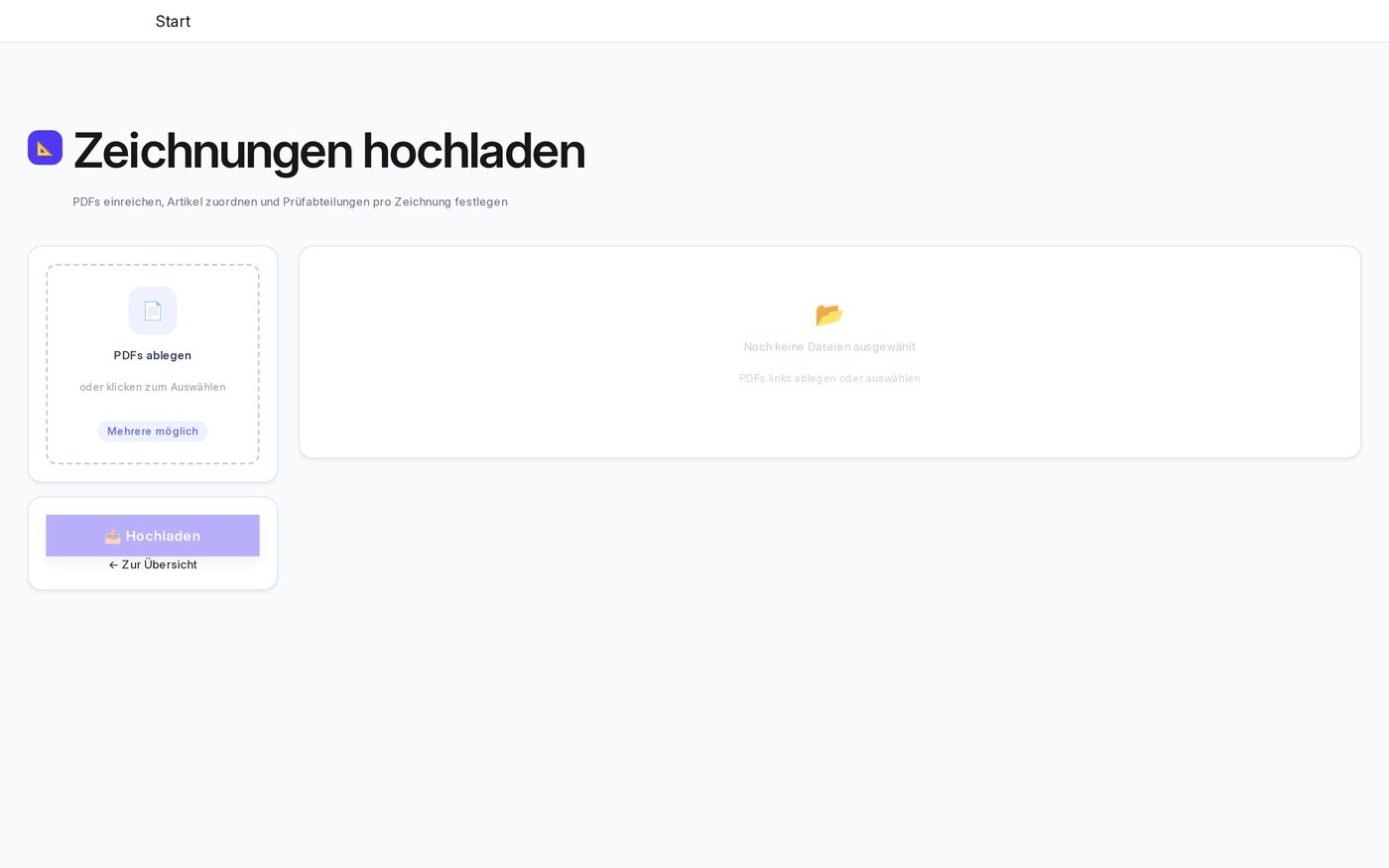

Zeichnungen einreichen

PDFs per Drag & Drop ablegen, Artikel zuordnen und die zuständige Prüfabteilung festlegen — mehrere Zeichnungen auf einmal, ohne Umweg über E-Mail-Anhänge.

Formular zum Hochladen von Zeichnungen per Drag & Drop

Funktionsumfang

Nachvollziehbar statt lose im Postfach

Jede Zeichnung bekommt eine eigene Historie aus Prüfung, Freigabe und Revision.

Zeichnungen mit Revision

Zeichnungsnummer, Titel, Revisionsstand und Status je Zeichnung.

Prüfchecklisten je Abteilung

Eigene Fragenkataloge pro Prüfabteilung, mit Pflichtfeldern.

Mehrstufige Freigabe

Produktion, Projektleitung und Qualitätssicherung geben nacheinander frei.

PDF-Vorschau & Miniaturbilder

Zeichnung direkt neben dem Prüfprotokoll ansehen, Vorschaubild in der Übersicht.

Artikelstamm (Draw Item)

Bauteile, Baugruppen und Kaufteile mit Material und Kategorie verwalten.

Mehrfach-Upload

Mehrere Zeichnungen in einem Vorgang einreichen und zuordnen.

Im selben Ökosystem wie Q-Matrix

Draw-Matrix baut auf denselben Artikeln und Abteilungen wie die übrige Industrie-Suite auf — Zeichnungen lassen sich direkt mit dem Artikelstamm aus Werkzeugbau und Instandhaltung verknüpfen.

Bereit für Zeichnungsprüfung ohne E-Mail-Chaos?

Direkt reinschauen — die Übersicht läuft bereits produktiv im Einsatz.
